JJG147-2005《標準布氏硬度塊檢定規程》（以下簡稱“就規程”）頒布實施以來，與之相應的布氏硬度國家標準GB231和國際標準ISO6506先后分別頒布了新的版本，其中有的技術要求作了較大修改，舊規程已不能適應國家標準和國際標準要求，亟需修訂。經過多方努力，由中國計量科學研究院、浙江省計量科學研究院、萊州華銀試驗儀器有限公司、上海市質量監督檢驗技術研究院負責起草的JJG147-2017《標準金屬布氏硬度塊檢定規程》（以下簡稱“新規程”）于2017年2月28日由國家質檢總局發布，并自2017年8月28日開始實施。新規程中的技術指標和要求與現行的國家標準和國際標準完全一致。
一、修訂的主要內容
1、 明確了布氏量值定義計算公式。
2、 增加了標準壓痕的定義，有效位數要求和表示方法。3、 修改了均勻度定義和均勻度要求。
4、 修改了標準硬度塊硬度范圍。
5、 增加了低硬度范圍量值傳遞的要求。
6、 增加了小負荷布氏硬度標尺的量值傳遞的要求。
7、 根據檢定實際情況，將硬度塊外觀檢查等修改為生產廠商的出廠檢查。
8、 對壓痕測量裝置要求和檢定方法的表述做了修改。增加了允許可以由具有相關資質的計量部門檢定或校準的條款。
9、 增加了對試驗力、壓痕測量裝置和球壓頭可以由具有相關資質的計量部門檢定或校準的條款。
10、 增加了試驗力施加時間、試驗力施加速、試驗循環時間的定及和檢測方法和檢定周期。
11、 為強調均勻度定義的修改，在證書頁內格式中增加了特別提示
二、規程重點解讀
1．明確布氏硬度計算公式和測量量
以往的布氏硬度值的定義是試驗力除以壓痕表面積。在理論上不同的測量方法都可以得到壓痕表面積。但是由于壓痕不是一個規則的球缺形狀，且壓痕邊緣表面會有不同程度的凸起，測量壓痕直徑或測量深度，計算得出的壓痕面積都不是壓痕真實的面積，兩種測量方法計算結果差異較大，這也就是布氏硬度測深法與測量直徑數據不一致的主要原因，本次規程修訂將計算式明確為布氏硬度值的計算公式：
式中：D——球壓頭直徑，mm；
F——試驗力，N；
d——壓痕直徑，mm。
在此不是討論布氏量值定義的修改，只是強調了布氏硬度量值的計算公式。從已公布的布氏硬度量值國際比對報告看，大多國家依然采用光學顯微鏡測量壓痕直徑，個別國家采用CCD方法，但測量的結果與國際平均值相差較大。
布氏硬度量值計算中，測量壓痕直徑比較其他方法，如測量壓痕深度等方法，雖然有測量效率不高且不利于自動化測量的缺點，但鑒于量值的統一要求，規程中更明確要求采用測量壓痕直徑，按式（1）計算布氏硬度量值是必要的。
雖然不斷有新的測量方法的提出和新的測量技術的使用，美國、日本、意大利和英國科學家也共同提出了布氏壓痕邊界定義的概念，但均尚未形成國際共識，目前還處于試驗探索階段。
2.增加了標準壓痕的定義和技術要求
（1）必要性
根據布氏硬度試驗方法和檢定規程中關于硬度基準裝置技術條件中的規定，布氏硬度試驗有效性的要求為壓痕直徑d與球壓頭直徑D的關系為。由定義計算公式1得：

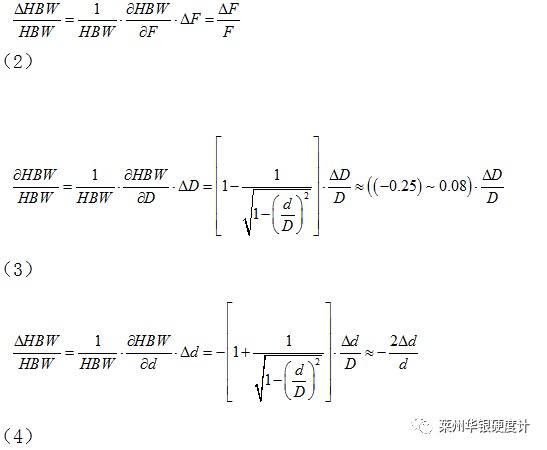

由式2、式3和式4可以看出，壓痕測量的誤差對硬度值的影響最大，是主要誤差來源。
（2）實用性
壓痕測量裝置中的物鏡數值孔徑、放大倍率和不同的照明方法等，對壓痕在測量裝置中的成像都會有影響，從而影響壓痕測量結果。采用標準壓痕校準壓痕測量裝置，相比較其他方法，更能直接溯源到基準裝置，更符合壓痕測量實際工作。在用標準塊檢定硬度計工作中，首先要用標準壓痕修正壓痕測量裝置，確保壓痕測量裝置精度要求，既方便又實用。這就是規程增加標準壓痕的意義所在。
標準壓痕的采用是布氏硬度檢定規程歷史上的第一次，與現行的國際標準和國家標準一致。
3.修改了標準塊均勻度的定義和技術要求
新規程中，標準塊均勻度是指在檢定條件不變的情況下，用布氏硬度基準裝置（包括副基準裝置）或工作基準機在標準塊工作面上均勻分布地壓出5個壓痕，每個壓痕測量兩個相互垂直方向的直徑，取其平均值，將測得的每個壓痕直徑、、、和，按從小到大遞增的次序排列。
5個壓痕直徑的算術平均值按（5）計算
標準塊均勻度 ：5個壓痕中最大直經與最小直徑之差，除以5個壓痕直徑平均值，用百分數表示。按式（6）計算：
（6）
由于壓痕測量誤差是硬度值的主要來源，壓痕的測量相對誤差隨著壓痕大小而不同，即大的壓痕測量相對誤差較小；反之，小的壓痕測量相對誤差較大。均勻度要求依據壓痕大小和硬度值得不同而不同，這樣避免了以前用規程中，小壓痕與大壓痕均勻度要求相同的弊端，如：HBW10/3000與HBW1/30以前規程中均勻度要求相同，但由于壓痕直徑相差較大，壓痕的測量誤差也相差較大，相應的布氏硬度值及均勻度誤差也較大。
采用硬度塊中壓痕直徑的差異性表示硬度塊的均勻度，在規程中是第一次。均勻度定義和要求的修改，是本次規程修改的主要技術指標之一，與舊規程中均勻度的定義不同，與現行的國際標準和國家標準一致。
新規程中其他修改相對簡單，本文不再解讀。
三、新規程檢定可行性分析
檢定系統要求示值不確定度與示值最大允許誤差之比應小于等于1/3，即
才能確定檢定可行。
標準布氏硬度塊是由布氏基準裝置和工作基準機檢定的，由于基準裝置不確定度評定中，已充分考慮了壓痕直徑測量引起的不確定分量，因此，標準塊中任意一點硬度值的不確定度就是基準裝置的不確定度Urel；標準塊均勻度是用以判斷硬度塊是否合格的依據，將其折合成硬度值，也就可以認為是標準塊的示值最大允許誤差MPEV。
以下分別討論基準和工作基準機檢定標準塊情況：
1.布氏基準裝置不確定度一覽表（見表1）
表1 布氏硬度基準裝置不確定度
基準裝置 | 布氏硬度值范圍（HBW） | 不確定度Urel:(k=2) |
布氏硬度基準裝置 (試驗力: F31839N) | 8～650 | 0.4% |
小負荷布氏硬度基準裝置 試驗力:1839N>F398.07N) | 8～650 | 0.8% |
2. 工作基準布氏硬度機不確定度一覽表（見表2）
表2 工作基準布氏硬度機不確定度
基準裝置 | 布氏硬度值范圍（HBW） | 不確定度Urel:(k=2) |
工作基準布氏硬度機 (試驗力: F31839N) | 8～650 | 0.5% |
小負荷工作基準布氏硬度機(試驗力:1839N>F398.07N) | 8～650 | 1.0% |
3.新規程中標準塊均勻度要求一覽表（見表3）
表3 標準布氏塊均勻度的最大允許值
壓痕直徑/mm | 均勻度的最大允許值/（%） |
<0.5 | 2.0 |
1.5 | |
>1 | 1.0 |
注：硬度值低于225HBW時，標準塊硬度均勻度的最大允許值可以是2.0% | |
4.新規程中標準塊標尺和硬度范圍要求一覽表（見表4 ）
表4 標準布氏硬度塊硬度范圍要求
力/N-壓痕直徑/mm比率 0.102′F/D2 | 硬度標尺 | 硬度范圍（HBW） |
30D2 | 10/3000 5/750 2.5/187.5 1/30 | >160-250 3250-450 >450-650 |
10D2 | 10/1000 5/250 2.5/62.5 1/10 | >60-100 3100-160 >160-218 |
5D2 | 10/500 5/125 2.5/31.25 1/5 | 330-60 >60-109 |
2.5 D2 | 10/250 5/62.5 2.5/15.625 1/2.5 | 315-30 >30-54 |
5. 檢定可行性評估
（1）用基準（副基準）裝置(試驗力: F31839N)標定標準硬度塊
由表1得布氏硬度基準裝置：
（k=2）
基準裝置(試驗力: F31839N)標定的標準塊均勻度要求如表5所示
表5 基準裝置(試驗力: F31839N)標定的標準塊均勻度要求
壓痕直徑/mm | 均勻度/% |
<0.5 | 2.0 |
| 1.5 |
>1 | 1.0 |
注：硬度值低于225HBW時，標準塊均勻度的最大允許值可以是2.0% | |
將均勻度1.0%、1.5%和2.0%折算成用硬度值表示的示值最大允許誤差MPEV分別約為 2.0% 、3.0%和4.0%。
（2）用小負荷基準（副基準）裝置(試驗力: 1839N>F398.07N)標定標準硬度塊
由表1得布氏硬度基準裝置：
（k=2）
小負荷基準（副基準）裝置標定的標準塊硬度范圍和均勻度要求匯總?cè)绫?/span>6所示
表6 小負荷基準（副基準）裝置標定的標準塊硬度范圍和均勻度要求
標尺 | 硬度范圍 | 均勻度要求 | |
30 D2 | HBW1/30 | >95.5-650 | 在壓痕<0.5mm時，均勻度最大可以為：2.0% |
10 D2 | HBW2.5/62.5、HBW1/10 | >31.8-218 | 在硬度值小于225時，均勻度最大可以為：2.0% |
5 D2 | HBW5/125、HBW2.5/31.25 | 315.9-109 | 在硬度值小于225時，均勻度最大可以為：2.0% |
2.5D2 | HBW5/62.5、HBW2.5/15.625 | 37.96-54.5 | 在硬度值小于225時，均勻度最大可以為：2.0% |
注：硬度范圍是根據壓痕直徑d與球壓頭直徑D必須滿足0.6D3d302.4D的關系計算出來的。 | |||
由表6得知： 該基準標定的硬度塊均勻度要求均為2.0%， 折算成用硬度值MPEV約為 4.0%，則
（3）用工作基準布氏硬度機(試驗力: F31839N)標定標準硬度塊
由表1得布氏硬度工作基準機：
（k=2）
由表5可知 ，不同的硬度范圍得均勻度要求分別為1.0%、1.5%和2.0%，折算成用硬度值表示的示值最大允許誤差MPEV分別約為 2.0%、3.0%和4.0%，則
（4）用工作基準布氏硬度機(試驗力: 1839N>F398.07N) 標定標準硬度塊
由表1得布氏硬度工作基準機：
（k=2）
由表6可知 ，標準塊均勻度要求均為2.0%，折算成用硬度值MPEV約為 4.0%，則

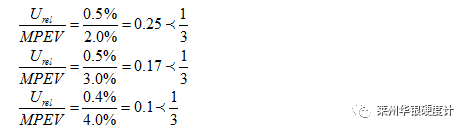

綜上所述，新規程示值不確定度與示值最大允許誤差之比小于1/3，新規程的數據鏈是合理的，依據新規程檢定標準金屬布氏硬度塊是可行的。
